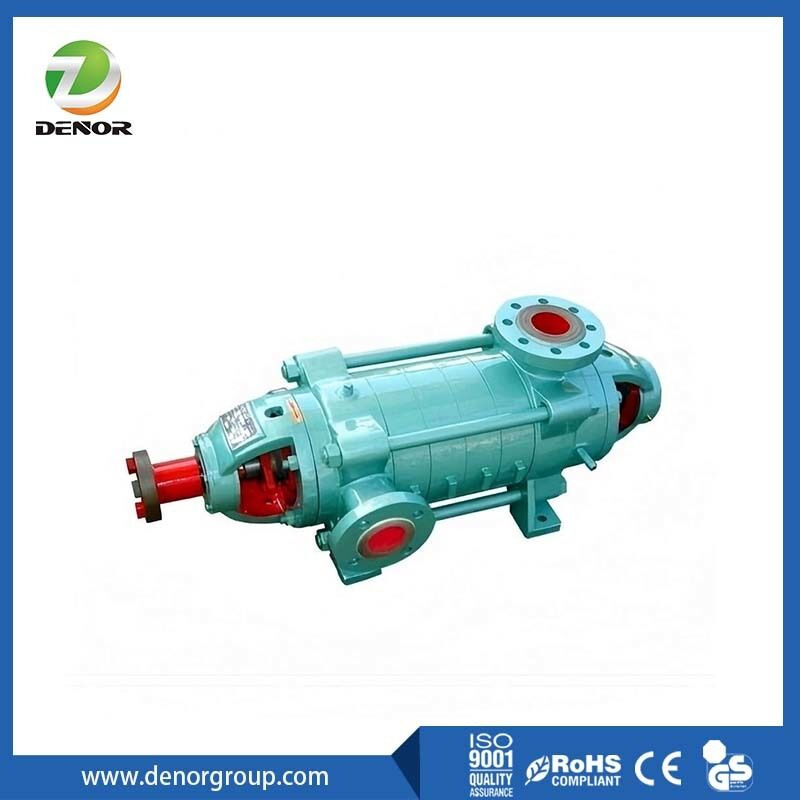

MD Horizontale centrifugeerbare meerstadiumpomp
De MD-serie horizontale meerstadiumcentrifuge pomp is een horizontale meerstadiumcentrifuge pomp met een enkele zuigkracht.Het neemt het hydraulische model van de door het land aanbevolen hoog-efficiënte en energiebesparende producten over en heeft een leidende positie in de industrieHet heeft de voordelen van een hoge efficiëntie, een breed bereik van prestaties, een veilige en stabiele werking, een laag geluidsniveau, een lange levensduur: gemakkelijke installatie en onderhoud.
Betekenis van het model en toepasselijke voorwaarden voor slijtagebestendige mijnbouwcentrifugepompen van het type MD:
Bijvoorbeeld: MD155-67x9
De MD is een multistage centrifuge pomp voor mijnbouw.
155 ̊De ontwerppuntstroom van de pomp is 155 m3/h
67° is het ontwerppunt van de pomp met een hoofd van 67 m
Het aantal fasen van de pomp is 9
D-serieDe temperatuur van de vloeistoffen mag niet hoger zijn dan 80°C.
MD-seriehorizontale meerstadiumcentrifuge pomp kan worden toegepast voor het transport van het medium met een deeltjesgehalte van minder dan 1,5% en een deeltjesgrootte van niet meer dan 0,5 mm.Speciaal aangeboden voor neutraal mijnwater en ander soortgelijk rioolwaterDe temperatuur van de vloeistof moet tussen -20°C en 80°C liggen.
DF-seriekan worden gebruikt voor het vervoer van corrosieve vloeistoffen die geen vaste deeltjes bevatten.
DG-reekshet is van toepassing op de watervoorziening in lage/midde/subhoge drukboilers en op de hoogdrukwatervoorziening en -afvoer in fabrieken of steden. Temperatuurbereik vloeistof: -20°C-150°C
Toepassing:
Centrifuge waterpomp van de MD-serie wordt gebruikt voor het vervoer van neutraal mineraalwater (deeltjesgrootte kleiner dan 0,5 mm) en ander soortgelijk afvalwater met een vaste deeltjesgehalte van niet meer dan 1,5%,en de temperatuur van het vervoerbare medium niet meer dan 80 °C, geschikt voor staalfabrieken, mijnen, afvalwatervervoer en andere gelegenheden.
1. onder schone wateromstandigheden (met vaste deeltjes minder dan 0,1%), na 5000 uur gebruik geen grote reparatie plaatsvindt en de efficiëntieverlies niet groter is dan 6%;
2- bij afvalwater dat minder dan 0,1% tot 1% vaste deeltjes bevat, gedurende 3000 uur zonder grote reparaties, de efficiëntievermindering niet hoger dan 5%;
3Onder de voorwaarde dat het afvalwater 1 tot 0,5% vaste deeltjes bevat en dat het gedurende 2000 uur zonder grote reparaties werkt, bedraagt de efficiëntieverlies niet meer dan 6%.
Structuur:
1Het statoronderdeel bestaat hoofdzakelijk uit de voorkant, het midden, het leidingsvlies, het achterste gedeelte, het dragerframe, de balancekamer en andere delen die met staven en moeren zijn geïntegreerd.Beide zijden van de voorste en achterste sectie zijn bevestigd aan de pompbasis met bouten en moeren.
2De rotorcomponenten bestaan hoofdzakelijk uit de draaibank, de draaibankstop, de balansstop, de balansschijf en de schacht, die met kleine ronde moeren worden gespannen.met een vermogen van meer dan 10 W,De hele rotor is aan beide uiteinden op lagers bevestigd en is met behulp van een elastische speldkoppeling rechtstreeks met de elektromotor verbonden.
3Om de uitbreiding te compenseren, wordt tussen de laatste etappe en het balansblok een tandkussing geïnstalleerd.
4De slijtvaste meerfasige centrifuge pomp voor mijnbouw maakt gebruik van een balanceringsdisc hydraulisch balanceringsapparaat dat de askracht volledig en automatisch kan in evenwicht brengen.Het apparaat bestaat uit vier delen.: een balansplaat, een balansschijf, een balanshuls en een balansstophuls.
Parametergegevens:
| Stroompercentage |
3.7-1350 m3/h |
| Kop |
49-1800 m |
| Efficiëntie |
32% tot 84% |
| Gewicht |
78-3750 kg |
| Motorvermogen |
3-1120 kw |
| Cavitatievergoeding |
2.0-7.0m |
