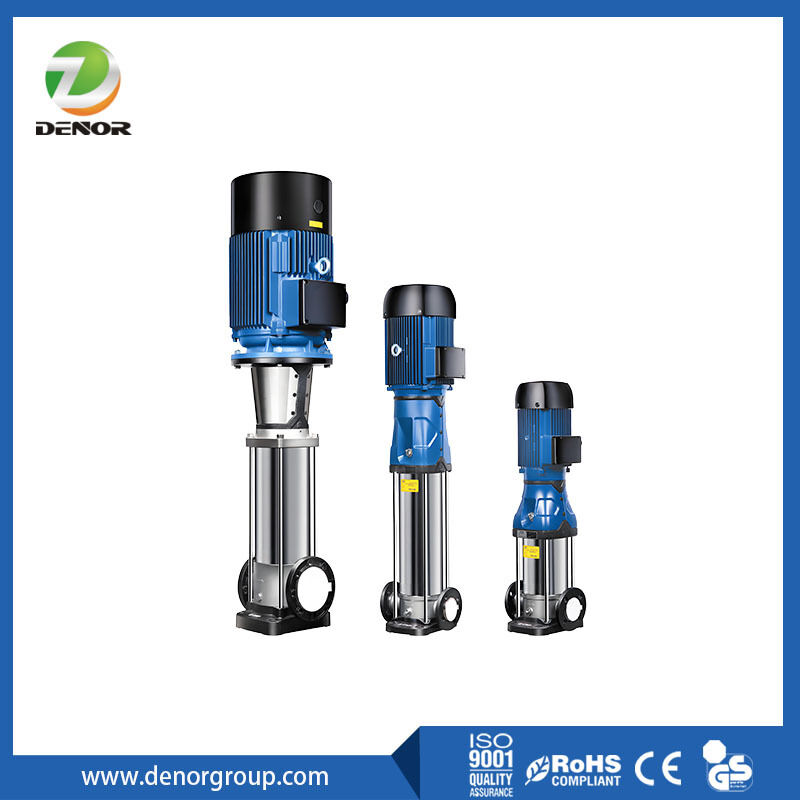

CDL/CDLF Verticale Meertraps Pomp

Denor CDL/CDLF verticale meertraps centrifugaalpomp bereikt een hoge opvoerhoogte door meertraps waaiers in serie te verbinden, wat geschikt is voor scenario's met hoge vloeistofdrukvereisten. Veelvoorkomende toepassingen zijn onder meer secundaire watervoorziening voor hoogbouw woningen en kantoorgebouwen, het oplossen van het probleem van onvoldoende waterdruk op de verdieping en het waarborgen van een stabiele waterdruk.

De CDL/CDLF verticale meertraps pompen zijn ontworpen voor een verscheidenheid aan toepassingen, van het pompen van drinkwater tot het pompen van industriële vloeistoffen. Toegepast voor vloeistoffen met verschillende temperaturen, verschillende nominale debieten en verschillende drukbereiken.
CDL is geschikt voor niet-corrosieve vloeistoffen.
CDLF is geschikt voor licht corrosieve vloeistoffen.

Denor CDL/CDLF pompen gebruiken een nieuw type afdichtingstechnologie om de mechanische afdichting van de roestvrijstalen behuizing gemakkelijk te demonteren. Bovendien wordt deze machine aangedreven door een standaard elektromotor. De uitgaande as van de motor verbindt rechtstreeks met de pompas via een koppeling. De drukvast cilinder en de componenten van de doorstroomopening zijn bevestigd tussen de pompkop en de inlaat- en uitlaatsectie met borgbouten. De inlaat en uitlaat bevinden zich aan de onderkant van de pomp op hetzelfde vlak. Dit type pomp kan worden uitgerust met een intelligente beschermer om effectief te voorkomen dat deze droogloopt, uit fase raakt en overbelast raakt.

Samenvattend biedt de Denor CDL/CDLF verticale meertraps centrifugaalpomp een krachtige en efficiënte oplossing voor watertransport en -circulatie. De hoge spanningsprestaties, het compacte ontwerp en de betrouwbare prestaties maken het de voorkeurskeuze voor industriële, commerciële en residentiële toepassingen.  Het is een ideale keuze voor watervoorziening in hoogbouw, industriële hogedrukprocessen en energiesystemen.

Modelbetekenis:

Neem 50 CDLF 18-15x6 als voorbeeld:
50 --- Inlaat & Uitlaat diameter (mm)
CDL --- Verticale meertraps pijpleidingpomp
F --- De doorstroomonderdelen zijn van roestvrij staal
18 --- Debiet (m³/h)
15 --- Opvoerhoogte (m)
6 --- Aantal trappen

Toepassing:

1. Watervoorziening: Waterzuiveringsinstallatie filtratie en transport, waterzuiveringsinstallatie district waterlevering, hoofdleiding onder druk zetten, hoogbouw onder druk zetten.
2. Industriële drukverhoging: Proceswatersysteem, reinigingssysteem, hogedrukspoelsysteem, brandbestrijdingssysteem.
3. Industrieel vloeistoftransport: Koel- en airconditioningsystemen, ketelvoedingswater- en condensatiesystemen, gereedschapsmachines, transport van zure en alkalische media.
4. Waterbehandeling: Ultrafiltratiesystemen, omgekeerde osmosesystemen, destillatiesystemen, afscheiders en waterbehandelingssystemen voor zwembaden.
5. Irrigatie: Landbouw irrigatie, sproei irrigatie, druppel irrigatie.

6. Brandbestrijding.



Eigenschap:

1. Het maakt gebruik van een uitstekend hydraulisch model en geavanceerde productietechnologie, wat de prestaties en levensduur van de pomp aanzienlijk verbetert.
2. Deze machine gebruikt mechanische afdichtingen gemaakt van gecementeerd carbide en fluorrubber voor de asafdichting, wat de betrouwbaarheid van de pompwerking en de temperatuur van het transportmedium kan verbeteren.
3. Het overloopgedeelte van de machine is gemaakt van roestvrijstalen plaatstempelen en lassen, waardoor de pomp geschikt is voor mild corrosieve media.
4. Met compacte structuur, klein formaat, lichtgewicht, laag geluidsniveau, aanzienlijk energiebesparend effect en gemakkelijk onderhoud.
5. De waterinlaat en -uitlaat van de CDL/CDLF centrifugaalpomp bevinden zich op dezelfde horizontale lijn van de pompzitting, die direct in de pijpleiding kan worden gebruikt.
6. Deze machine maakt gebruik van een standaard motor en gebruikers kunnen de motor eenvoudig uitrusten op basis van hun behoeften.
7. Intelligente beschermers kunnen worden uitgerust op basis van de behoeften van de gebruiker om de pomp effectief te beschermen tegen drooglopen, faseverlies en overbelasting.



Parametergegevens:

Model	Vermogen	Debiet	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(KW)	(m3/h)
CDL2.2	0.37	H(m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H(m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H(m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H(m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H(m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H(m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H(m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H(m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H(m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H(m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H(m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H(m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H(m)	232	228	214	198	179	158	130	110
