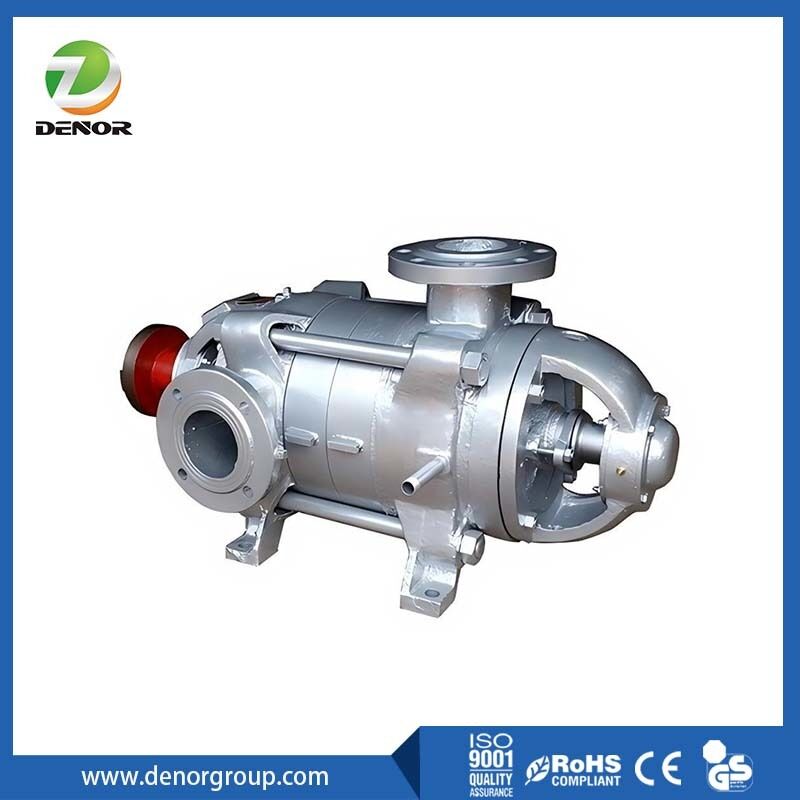

DF Horizontale Meertraps Centrifugaalpomp

De DF Horizontale Meertraps Centrifugaalpomp is een enkelvoudig aanzuigende, meertraps, segmentale corrosiebestendige chemische centrifugaalpomp, geschikt voor het transporteren van corrosiebestendige vloeistoffen zonder vaste deeltjes. De temperatuur van het te transporteren medium is -20℃~105℃, en de toelaatbare inlaatdruk is 0,6 MPa. Er zijn twee soorten materialen voor de stromingsdelen van de pomp: gietstaal en gegoten roestvrij staal. Bij het bestellen moeten het materiaal en het afdichtingstype van de pomp redelijkerwijs worden geselecteerd op basis van de naam, concentratie, inlaatdruk, bedrijfstemperatuur en corrosiegraad van het materiaal en de pompstructuur.

DF Horizontale Meertraps Centrifugaalpompen zijn een serie horizontaal gemonteerde, enkelvoudig aanzuigende centrifugaalpompen die zijn ontworpen om schoon water of corrosieve vloeistoffen zonder vaste deeltjes te transporteren, waarbij een hoge opvoerhoogte wordt bereikt door meerdere waaiers in serie te gebruiken. Ze zijn geconstrueerd met sectiebehuizingen, horizontale inlaten en verticale uitlaten, waarbij de DF-aanduiding een pomp aangeeft die geschikt is voor corrosieve vloeistoffen, vaak gemaakt van roestvrij staal.

1. Statorgedeelte: Het bestaat uit pomphuis (inlaat- en uitlaatsectie, middensectie), geleideschoepen, enz., die met schroeven via trekstangen worden vastgezet, waardoor een afgesloten werkkamer wordt gevormd.
2. Rotorgedeelte: Het bestaat uit een as, een waaier, een assleeve en een balansschijf. Door de asaandrijving wordt de waaier aangedreven om te roteren en centrifugaalkracht te genereren, waardoor de stroming van het medium wordt aangedreven.
3. Lagergedeelte: Het bestaat uit lagerhuis, lager en lagerpakking. Het lager speelt de rol van het ondersteunen van de as en zorgt voor de normale en stabiele werking van de as.
4. Afdichtingsgedeelte: Verdeeld in pakkingafdichtingen en mechanische afdichtingen, pakkingafdichtingen worden voornamelijk gebruikt in situaties waar de lekeisen niet streng zijn of het medium vaste deeltjes bevat, terwijl mechanische afdichtingen geschikt zijn voor hoge temperaturen, hoge druk en corrosieve omstandigheden, met strenge eisen aan lekkage. In het geval van de pomp spelen beide afdichtingen een rol bij het afdichten van de twee uiteinden van de pomp, waardoor de uitstroom van het medium in de pomp wordt voorkomen en ook de afdichting van de pomp wordt gewaarborgd.

Structuur:

1. Stedelijke watervoorziening en hogedrukverhoging.
2. Industriële circulatiesystemen en verwerkingssystemen.
3. Watervoorziening voor ketel, condensatiesysteem, hoogbouw of brandbestrijdingssysteem.
4. Watertransport over lange afstand.
5. ​​​​Koelwatersysteem.
